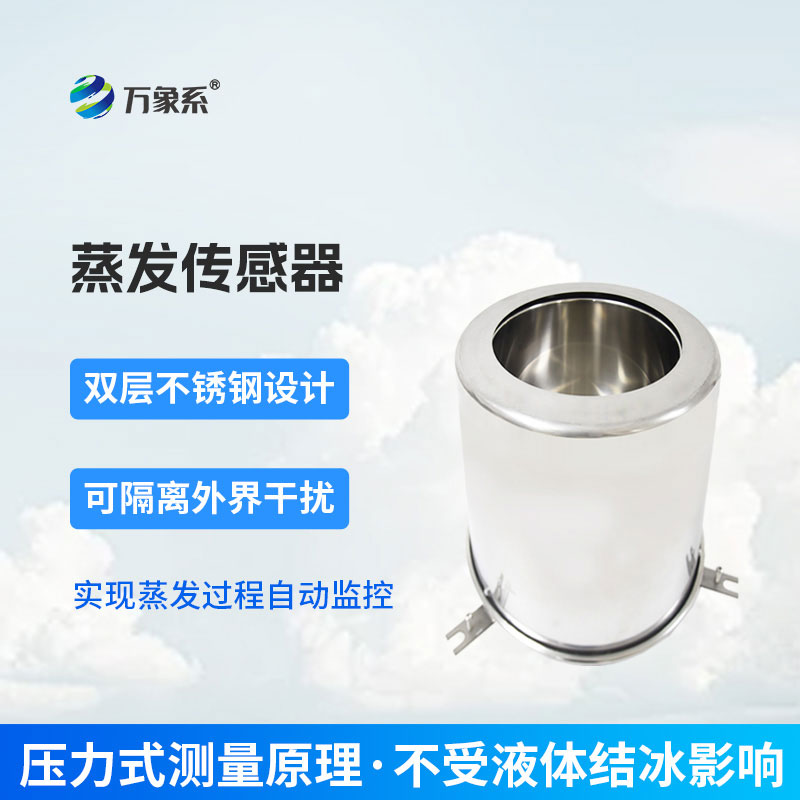

蒸发传感器

蒸发传感器又称蒸发器传感器，蒸发量传感器，蒸发传感器是一款可以准确地测量单位面积水面蒸发量的仪器，采用高精度的称重原理测得蒸发皿内液体重量，液面高度，可与自动气象站或专业蒸发记录仪配合使用。

1. 蒸发传感器概述
   WX-ZF/485型蒸发传感器是用于农业物联网、水文气象领域对水面蒸发量的简
   易测量仪器。原理上是通过高精称重方法配合算法计算得知，此方法性价比
   高，可用于水文、气象上对水面蒸发量的简易测量。
   2.蒸发传感器技术参数
   .口 径： 200mm
   .精 度： 1％
   .测量范围：0～80mm
   .供电方式：DC12V
   .环境温度：-40℃～80℃
   .信号输出：RS485 通讯（MODBUS 协议）
   3.蒸发传感器功能及特点：
   .性价比高；
   .性能稳定，线性度好
   .安装方便，操作简单
   .不锈钢材质，不起锈，保证传感器使用寿命
   .结构设计合理，外观质量佳
   3.安装方式
   蒸发传感器设置在露天空旷平坦地方，并能终日受到阳光照射，调好水平，底
   座用水泥固定好，观测前注入80mm 清水即可测量。
   4.供电及通讯端接线方式
   红线：供电正 黑线：供电负
   黄线：RS485A
   兰线：RS485B
   5、计算方法：
   蒸发传感器的计算：
   传感器使用时需要每日20 时手动给蒸发量传感器加水到80mm，约2500g 清
   水。气象观测中每日20 时得出一天的蒸发量。
   标准公式：蒸发量=前一日水面高度+降水量(以雨量器观测值为准)-测量时水面
   高度-溢流量。若选择模拟量输出型产品：
   WX-ZF/485 蒸发量传感器设计输出4~20mA，对应水位0mm-80mm；高水位刻
   度(水位80mm)输出20mA ；低水位刻度水位0mm 输出4mA。为保证测量准
   确性，使用时，每日20 时手动给蒸发量传感器加水至80mm 高度，这时传感
   器输出20mA，对应水位80mm，即原量；经过24 小时蒸发后剩余的水位为余
   量。
   公式：每日蒸发量=原量（原量80mm）-余量（当日20 时剩余的水位高度）
   每小时蒸发量的计算：每小时蒸发量=原量（前1 小时的水位高度）-余量（剩
   余的水位高度）
   瞬时蒸发量的计算：瞬时蒸发量（根据查询上报的间隔，如15 分钟）=原量
   （前次查询的水位高度）-余量（本次剩余的水位高度）
   当有降雨时，降雨量不参与计算，输出值只做参考，这时蒸发量无意义。
