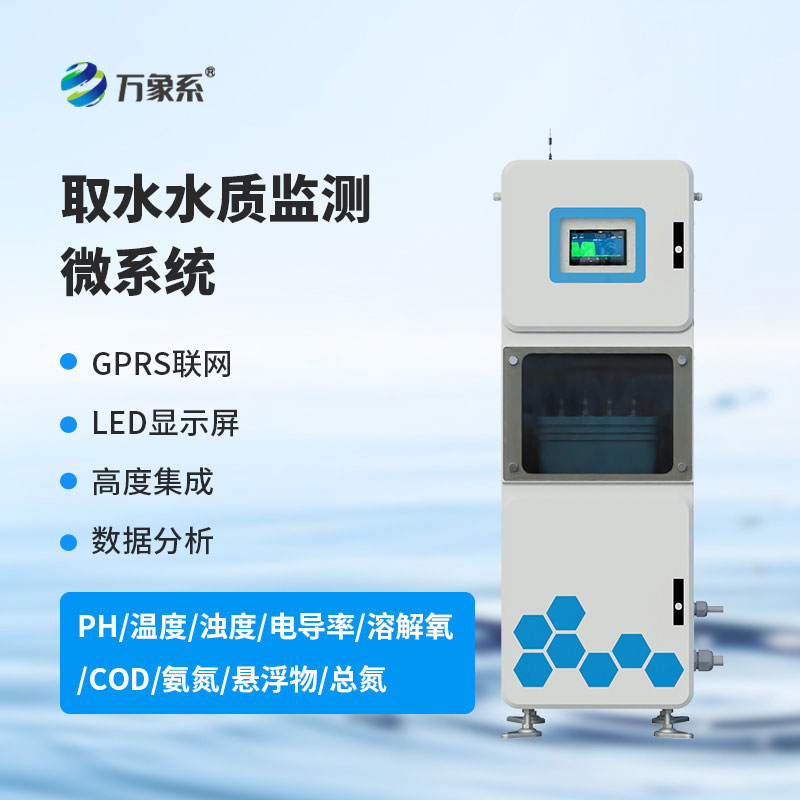

取水水质监测微系统

一、取水水质监测微系统产品介绍

取水水质监测微系统又称水质在线监测仪，在线水质分析仪，取水水质监测微系统测量参数有PH、温度、浊度、电导率、溶解氧、COD、氨氮、悬浮物、总氮等，可广泛用于环保、污水处理、水产养殖、食品加工、印刷、冶金、制药、发酵、化工、自来水等水环境的在线监测工作

1.概述

WX-QSZ1供水水质站是基于物联网技术的综合传感器采集、显示、分析系统，供水水质监测微系统，由稳流排气单元、分析测试单元、系统控制单元和远程通讯单元等组成，具备完善的供电、防雷、网络通讯等功能。

2.产品定位

WX-QSZ1微型水质自动监测站

水质自动监测站具有自动监测功能，一体化抽取式微型水质自动监测站主要监测项目为：PH、温度、浊度、电导率、溶解氧、COD、氨氮、悬浮物、总氮等。它采用高度集成技术，在一个机柜内实现了自动水质监测功能。

该设备可广泛用于河流、城市或村镇自来水厂、自来水输水管网、自来水二次供水、用户末梢、室内游泳池、大型净水设备和直饮水等水质在线监测，是水厂生产过程控制、水利水务管理、卫生监督等领域必不可少的在线分析设备。

3.功能与特点

·GPRS联网4G

·支持扩展RJ45联网

·支持扩展传感器远传

·支持LED屏显示7.0寸触摸控制屏

·支持扩展安卓屏显示、存储

·扩展安卓屏支持2G数据存储、U盘数据导出

·支持一路RS485 modbus-RTU协议从站

·支持多通道RS485 modbus-RTU传感器扩展

·配套物联网数据展示、存储、分析平台

·平台支持TCP短链接、HTTP协议等多种协议数据转发

二、取水水质监测微系统组成

供水水质监测微系统由供电单元、水泵控制单元、分析测试单元、显示单元、水泵单元和远程通讯单元及集成箱主体单元组成。

1.供电单元

电源AC220V。

2.水泵控制单元

智能型自吸泵最高扬程:25m开口流量:1.8m3/h

3.分析测试单元

分析测试单元，主要由pH、溶解氧、电导率、浊度、ORP、温度传感器构成，通过螺纹或紧配固定件固定于流通池上，传感器主要参数如下：

序号	传感器类型	测量范围	测量原理	测量精度
1	温度	0~50℃	高精度数字传感器	±0.3℃
2	pH	0~14（ph）	电化学（盐桥）	± 0.1PH
3	溶解氧	0~20mg/L	荧光寿命法	± 2%
4	电导率	0~5000uS/cm	接触式电极法	± 1.5%
5	浊度	0~40NTU（选）	散射光法	± 1%
6	ORP	-1500mv~1500mv	电化学（盐桥）	± 6mv

注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装,以上水质传感器工作环境0-50℃，<0.3Mpa

4.显示单元

多参数监测仪，安装于柜门处，进行数据采集、解析、显示、通讯、数据保存操作，

·安卓版本：4.4.2·CPU：四核Cortex™-A7·RAM/ROM：512M/4G·屏幕：7寸电容触屏·供电：12V/1A·支持U盘扩展，支持内存卡扩展

5.远程通讯

RS485接口MODBUS-RTU通讯协议出厂设备地址6十进制支持03功能码读取数据

6. 设备箱主体单元

安装方式	机柜落地是安装，基座。
外形尺寸	1684mm*560mm*510mm 50-100mm可调
外壳材质	216不锈钢。
防护等级	IP54
供电	市电AC220V
进水口	4分PE管
出水口	6分净水器PE管
排污口	4分净水器软管，（也可手动定期排污）
自吸泵	电机功率:200W
	额定电压:AC220V/50hz
	水泵尺寸210*145*245/mm
	最大吸程:8m 最高扬程:25m
	开口流量: 1.8m3/h
配套传感器（选）	PH：0-14溶解氧： 0-20mg/L浊度：0-40NTU电导率：0-5000us/cm温度：0 °C ~ 50 °C
