农业气象站

一、农业气象站产品简介

农业气象站又称农业环境监测站，农业自动气象站，农业气象站通常会安装在田间地头或者靠近农田的地方，可以测量和记录空气温度、湿度、降雨量、风速和日照时数等气象参数，是一款用于监测、记录和分析气象数据的设备。

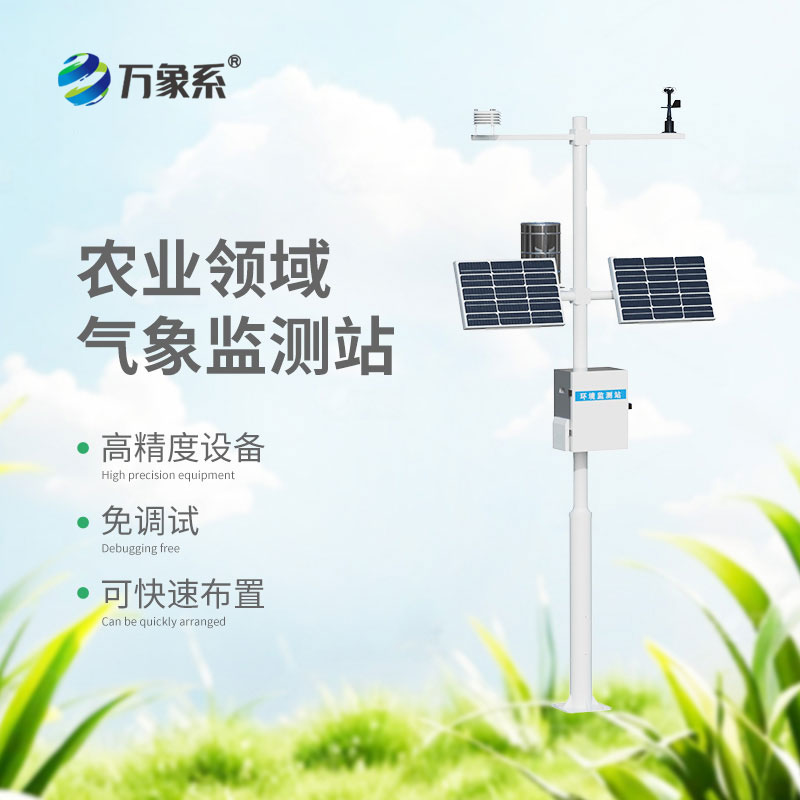

WX-CQ10小型自动气象站（具备省级CMA证书）是一款多功能于一体、低功耗、可快速安装、便于野外监测使用的高精度气象观测设备。

该设备由气象传感器，采集器，太阳能供电系统，立杆支架，云平台五部分组成。免调试，可快速布置，广泛运用于气象、农业、林业、环保、海洋、机场、港口、科学考察、校园教育等领域。

二、产品特点

1、低功耗采集器：静态功耗小于50uA

2、标配GPRS联网、支持扩展蓝牙、有线传输

3、7寸安卓触屏，版本：4.4.2、四核Cortex™-A7，512M/4G

4、支持modbus485传感器扩展

5、太阳能充电管理MPPT自动功率点跟踪

6、三米碳钢支架，两节法兰盘对接

7、可短信报警，超限后向指定的手机上发送短信

8、ABS材质防护箱，耐腐蚀、抗氧化，防水等级IP66

三、技术参数

1)采集器供电接口：GX-12-3P插头，输入电压5V，带RS232输出Json数据格式,采集器供电：DC5V±0.5V峰值电流1A,

2)传感器modbus、485接口：GX-12-4P插头，输出供电电压12V/1A,设备配置接口：GX-12-4P插头，输入电压5V

3)太阳能供电、配置铅酸电池，可选配30W 20AH/50W 40AH/100W 100AH.充电控制器：150W，MPPT自动功率点跟踪，效率提高20%

4)数据上传间隔：1分钟-1000分钟可调

5)7寸安卓触屏，屏幕尺寸：1024*600 RGB LCD

6)部分传感器参数

名   称	测量范围	分 辨 率	准 确 度
环境温度	-40～+60℃	0.1℃	±0.3℃
相对湿度	0～100%RH	0.1%	±2%
光照强度	0-200000Lux	1Lux	±2%
大气压力	300～1100KPa	0.1KPa	±0.3hPa
露点温度	-20~+50℃	0.1℃	±0.5℃
土壤温度	-50～+80℃	0.1℃	≤±0.2℃
土壤湿度	0～100%	0.1%	±2%
土壤盐分	0-20ms	±0.1ms	±2％
土壤PH	0-14	0.1	±0.2%
风　向	0～360°（16方向）	1/16	<3°(>1.0m/s)
风　速	0～70m/s	0.1m/s	±(0.3+0.03V)m/s
雨  量	≦4mm/min	0.01mm	±0.2mm
紫外辐射	0～70W/㎡	1W/㎡	±2% W/㎡
日照时数	0～24h	0.1 h	±2％h
总辐射	0-2000W/m2	0.1W/m2	光谱范围：300-3000nm
光合有效辐射	400～700nm	灵 敏 度：10～50μv/μmol·m-2·s-1

四、产品尺寸图



五、产品结构图



六、上位机软件介绍

1、PC单机版数据接收、存储、查看、分析软件

2、支持串口数据接收、处理、展示

3、支持json字符串、modbus485等通信方式

4、可自设置存储时间，modbus485采集模式下可自设置采集时间

5、支持自助增加、删除、修改监测参数的协议、名称、图标等

6、支持数据后处理功能

7、支持外置运行javascript脚本

七、安卓APP介绍

1、安卓单机版数据接收、存储、查看、分析软件

2、支持蓝牙数据接收

3、手机休眠后软件后台接收、处理

4、json数据自动添加设备，modbus设备支持扫码添加设备

5、支持历史数据查看、分析、导出表格，支持曲线展示、单数据点查看。

6、支持数据后处理功能

7、支持外置运行javascript脚本

八、云平台介绍

1、CS架构软件平台，支持手机、PC浏览器直接观测、无需额外安装软件。

2、支持多帐号、多设备登录

3、支持实时数据展示与历史数据展示仪表板

4、云服务器、云数据存储，稳定可靠，易于扩展，负载均衡。

5、支持可短信报警及阈值设置

6、支持地图显示、查看设备信息。

7、支持数据曲线分析

8、支持数据导出表格形式

9、支持数据转发，HJ-212协议，TCP转发，http协议等。

10、支持数据后处理功能

11、支持外置运行javascript脚本
