五层管式土壤墒情监测仪

一、五层管式土壤墒情监测仪产品概述

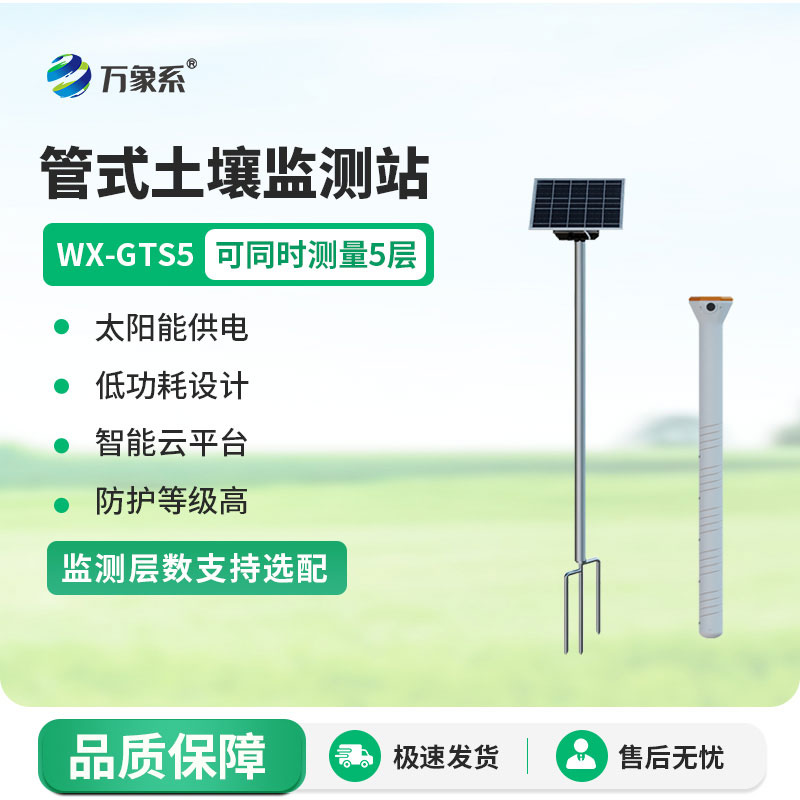

   五层管式土壤墒情监测仪又称五层土壤墒情监测站， 多层土壤墒情监测站，五层管式土壤墒情监测仪是一种高精度、高灵活度的土壤墒情监测设备，可实现24小时不间断的对不同深度的土壤水分、土壤温度进行监测。

      WX-GTS5管式土壤墒情监测仪（具备省级CMA证书）是一款基于介电常数原理而研发的传感器，可以针对不同土层的水分、温度含量进行快速、准确、全面监测。该传感器监测层数支持定制，最低可测三层土壤温湿度，最高可测十层土壤温湿度。
      该产品可快速、全面了解土壤墒情信息，为抗旱救灾提供决策支持，最大限度地减轻灾害损失。产品采用标准的Modbus-RTU485通信，支持二次开发。
      产品适用于农业农村局、高校、科研院所、水利局、环保局、企事业单位。
      二、产品特点
      1、外壳采用PVC塑料管，内部发射近1G赫兹的高频探测波，可以穿透塑料管，有效感知土壤环境。
      2、不受土壤中盐离子的影响，化肥、农药、灌溉等农业活动不会影响测量结果，数据精准。
      3、传感器的电极没有直接与土壤接触，避免电力对土壤及土壤中的植物的干扰。
      4、产品采用标准的Modbus-RTU485通信模式，通信不限距离。
      5、支持10-30V宽电压充电。
      6、一体式可同时监测五层土壤温湿度。
      三、技术参数
      1、工作温度：-40℃-80℃
      2、土壤湿度：0～100%（±5%）
      3、土壤温度：-15℃～35℃（±0.5℃）
      4、测点间距：10cm
      5、供电方式：10-30V宽直流供电
      6、外壳：PVC塑料管
      7、防护等级：地面以下部分IP68
      8、输出信号：RS485(Modbus协议)
      9、功耗：0.96W
      四、设备安装说明
      1、使用土钻在合适的位置打孔
      1.1将土钻竖直于地面，双手紧握手柄顺时针下压慢速转动。（注意：不要太用力，务必慢速多转几圈，防止钻头跑偏至孔洞打歪）
      1.2.将取土钻从孔洞中取出，放入桶中将土钻中的土收集到桶中用以下一步和泥浆。（注意：因为第一钻土因为杂质过多故不做收集）
      1.3.反复持续上述打孔、取土，并在此过程中尝试性地将传感器轻放入孔洞中（请勿将设备用力触底），以测试孔洞的深度是否合适；若有卡顿，则使用土钻修正，保证传感器放入、取出都比较顺畅；直到孔深与传感器所标识的安装位置齐平，打孔完成
      2.制作泥浆
      2.1挑出土钻取出的土壤中的杂质，石子、草根、不容易溶解的土块等。将土壤搓细，以便和泥浆
      2.2倒入适量水，充分搅拌至粘稠状；壤土泥浆一般不能稠于“芝麻酱”状；和泥浆完成
      3.灌浆安装
      3.1将泥浆缓慢倒入孔洞，大概到孔洞1/2的位置；可根据实际情况酌情增减
      3.2将传感器慢慢放入孔洞中，向一个方向慢慢转动并下压，速度过快可能会导致气泡不能被完全排出（注意：再转动下压的过程中不可以上拔传感器，防止气体再次吸入孔中）
      3.3当传感器安装到正确的深度后，设备周围会溢出一些泥浆，灌浆完成; 此时传感器安装深度与洞口齐（注意：将传感器周围3CM以外多余的泥浆清除，防止结块影响水分下渗）
