管式墒情监测站

一、管式墒情监测站产品概述

管式墒情监测站又称管式墒情监测仪，土壤墒情监测站，管式墒情监测站由管式土壤水盐一体传感器、管式土壤温度传感器、太阳能供电系统、无线数据传输系统构成，可以针对不同土层的水分、温度、盐分含量进行快速、准确、全面监测。

管式土壤墒情监测仪是一款基于介电常数原理而研发的传感器，可以针对不同土层的水分、温度、盐分含量进行快速、准确、全面监测。该传感器监测层数支持定制，最低可测一层土壤温湿度、盐分数据，最高可测30层土壤温湿度、盐分数据。

该产品可快速、全面了解土壤墒情信息，为抗旱救灾提供决策支持，最大限度地减轻灾害损失。产品采用标准的Modbus-RTU485通信，全国可无线通信，支持二次开发。

产品适用于农业农村局、高校、科研院所、水利局、环保局、企事业单位。

二、产品参数

1、土壤温度：范围：-40℃~100℃ ，精度： ±0.3℃， 分辨率：0.1℃。

  土壤湿度：范围：0~100%，精度：±0.2%，分辨率： 0.1%。

      土壤电导率：测量范围  可选量程：0-5000us/cm，10000us/cm，20000us/cm，测量精度0-10000us/cm范围内为±3%;  10000-20000us/cm范围内为±5%，分辨率0-10000us/cm内10us/cm,  100000-20000us/cm内50us/cm（选配）。

2、外壳采用耐腐蚀一体管，内部发射近1G赫兹的高频探测波，可以穿透塑料管，有效感知土壤环境。不受土壤中盐离子的影响，化肥、农药、灌溉等农业活动不会影响测量结果，数据精准。

3、具备太阳能供电系统：在持续阴雨天连续工作 15 天以上。

4、产品采用标准的Modbus-RTU485通信模式。

5、支持10-30V宽电压充电。

6、一体式可同时测量土壤深度 0-300cm，每 10cm 一层任意深度的体积水盐含量和土壤温度。

7、4G 无线通讯功能：自动上传测量数据，可通过网通 2G/3G/4G；移动 2G/4G；电信 4G方式与服务器通讯。

8、自动定位功能：监测设备内置 GPS 定位系统，设备位置信息可通过通讯模块发送到后台服务器。

9、报警功能：提供数据异常报警功能。

10、整机模块化设计：主要由管式土壤水盐一体传感器、管式土壤温度传感器、太阳能供电系统、无线数据传输系统构成（4G防雷）、传感器进行一体化管式结构设计全封闭多层次传感单元，安装储运方便。

11、根据省部级土壤墒情仪器标定标准进行仪器标定，以保证设备测量的准确性及精度。

12、观测间隔时长可根据用户需求自行设定，可远程调节，10~2400 分钟之间可任意设定。

13、手机绑定设备信息直接读取数据。

14、具备远程在线配置和升级功能。

四、设备安装说明
1、使用土钻在合适的位置打孔

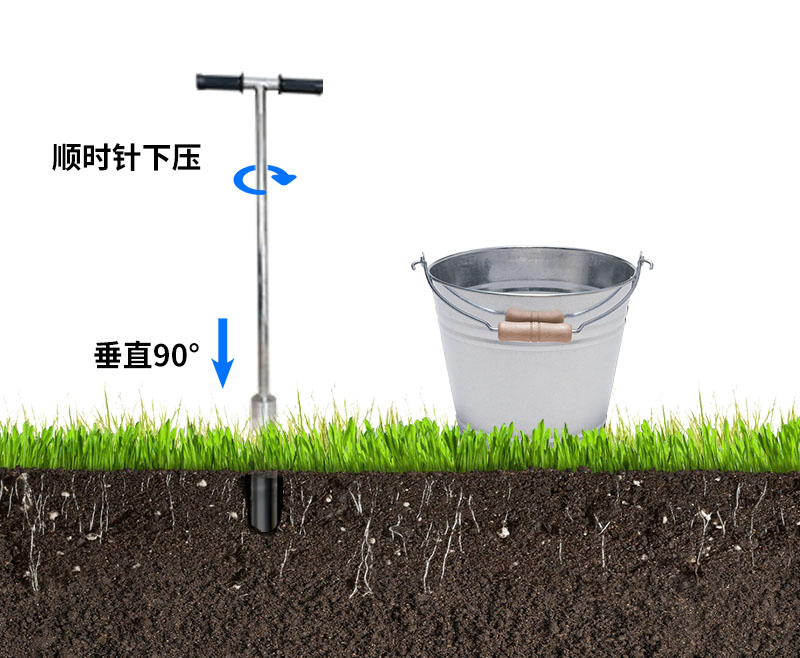

1.1将土钻竖直于地面，双手紧握手柄顺时针下压慢速转动。（注意：不要太用力，务必慢速多转几圈，防止钻头跑偏至孔洞打歪）

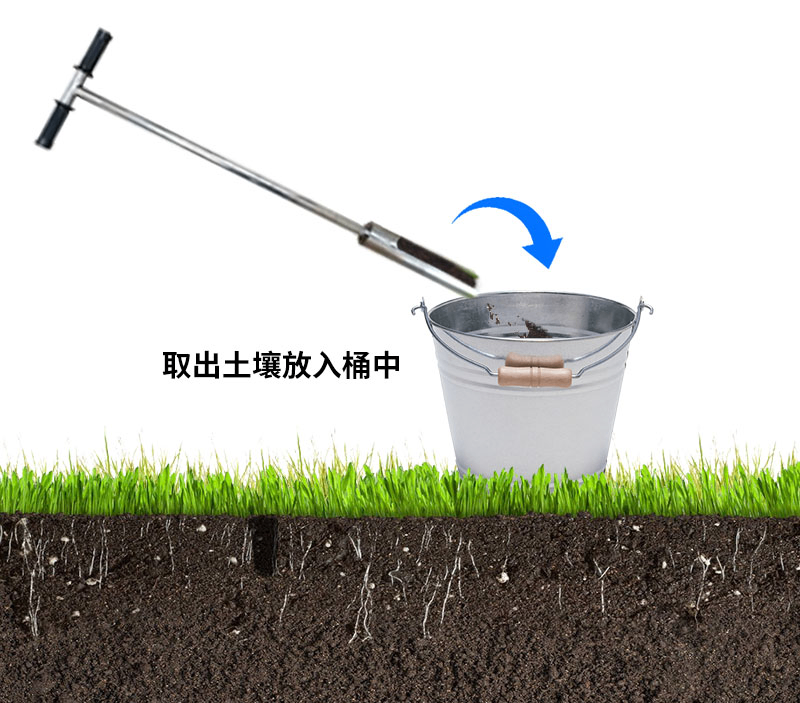

1.2.将取土钻从孔洞中取出，放入桶中将土钻中的土收集到桶中用以下一步和泥浆。（注意：因为第一钻土因为杂质过多故不做收集）
1.3.反复持续上述打孔、取土，并在此过程中尝试性地将传感器轻放入孔洞中（请勿将设备用力触底），以测试孔洞的深度是否合适；若有卡顿，则使用土钻修正，保证传感器放入、取出都比较顺畅；直到孔深与传感器所标识的安装位置齐平，打孔完成
2.制作泥浆
2.1挑出土钻取出的土壤中的杂质，石子、草根、不容易溶解的土块等。将土壤搓细，以便和泥浆

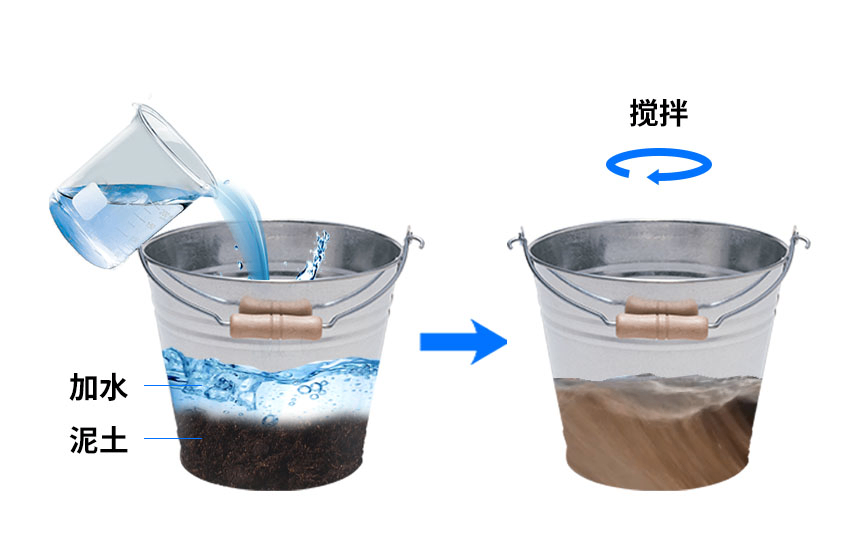

2.2倒入适量水，充分搅拌至粘稠状；壤土泥浆一般不能稠于“芝麻酱”状；和泥浆完成
3.灌浆安装

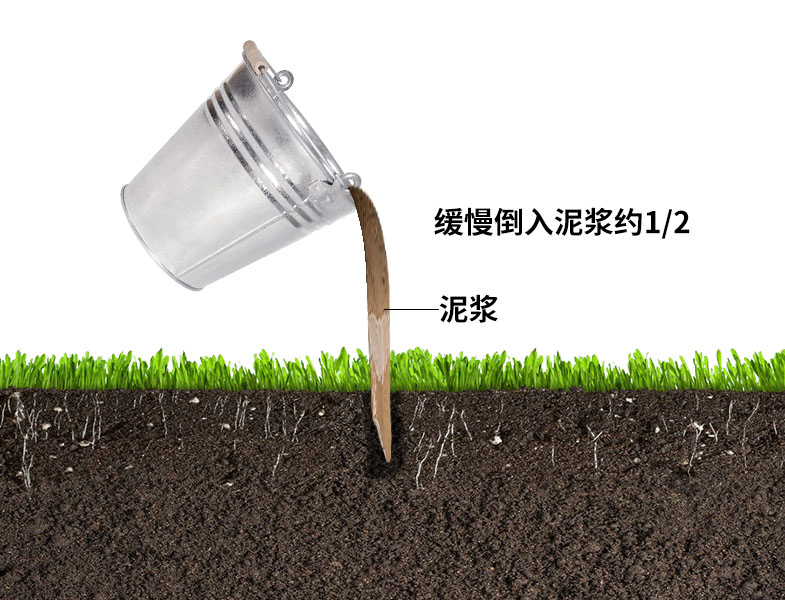

3.1将泥浆缓慢倒入孔洞，大概到孔洞1/2的位置；可根据实际情况酌情增减
3.2将传感器慢慢放入孔洞中，向一个方向慢慢转动并下压，速度过快可能会导致气泡不能被完全排出（注意：再转动下压的过程中不可以上拔传感器，防止气体再次吸入孔中）
3.3当传感器安装到正确的深度后，设备周围会溢出一些泥浆，灌浆完成; 此时传感器安装深度与洞口齐平（注意：将传感器周围3CM以外多余的泥浆清除，防止结块影响水分下渗）
