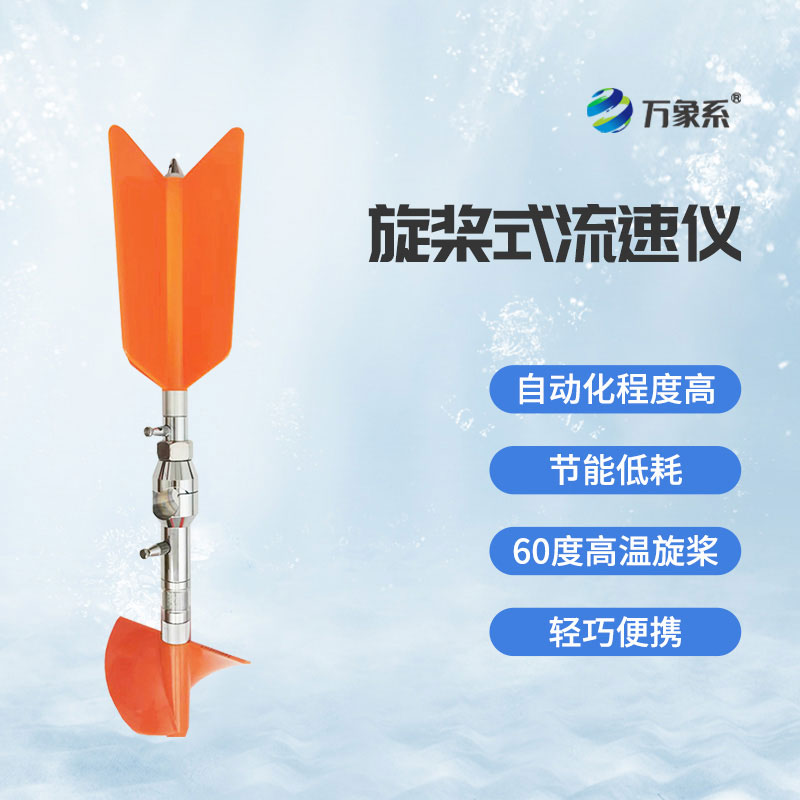

旋桨式流速仪

一、旋桨式流速仪产品简介

旋桨式流速仪又称水文流速仪，螺旋桨式流速仪，旋桨式流速仪是一款便于携带主要用于测量河流湖泊等水域中平均流速的仪器，能够实现高精度的流速测量，误差小，可靠性高，广泛适用于水文测验、水利调查、农田灌溉、径流实验等，亦可适用于水电、环保、矿山、交通、地质、科研院所、市政等行业进行相关流速或流量的监测。

流速流量测算仪(简称便携式流速仪)是一种在水文测验中进行流速测量的通用型仪器，用于江河、湖泊、水库、水渠等过水断面中预定测点的时段平均流速的测量。

该流速仪符合GB/T 11826-2019(转子式流速仪)等相关国家标准。

该流速仪广泛适用于水文测验、水利调查、农田灌溉、径流实验等，亦可适用于水电、环保、矿山、交通、地质、科研院所、市政等行业进行相关流速或流量的监测。

便携式流速仪主要由LS1206B型旋桨式流速传感器、流速测算仪、0.4m×4Ф16测杆组成。全套仪器置于高级铝合金密码箱内。接通信号线，即可进行各明渠中流速的测量，并自动显示流速。

该仪器结构简易、轻巧方便、耗电省、功能齐全、自动化程度高、稳定可靠，符合国家明渠流量测量标准，配置60度高温旋桨，是国内目前新型的便携式流速测量仪器。

二、旋桨式流速仪技术参数：

测速公式：V=KV/T+C(m/s)(自动计算)

旋桨回转直径：Ф70mm

旋桨水力螺距b：120mm(理论值)

起转速度V0:0.05m/s

测速范围：0.06-8.00 m/s

测流误差：≤1.5%

输出信号：磁激式开关接点通断信号

信号数/转子转数：2/1(每转2个信号)

显示屏：4×16位液晶显示

测量方式：测杆定位测量(亦可缆绳悬挂定位测量)

温度范围：-25℃-55℃，湿度≤90%RH

电源：DC8.4V(充电电池),充满后可连续工作40小时以上

三、旋桨式流速仪测量原理：

本仪器依据明渠测流的流速面积法原理设计，测出流速即可得流量Q=V·S(S为断面面积)

1.流速测定：

测流速时，由水力推动旋桨式转子流速仪旋转，内置信号装置产生转数信号，由下面公式计算流速：V=KN/T+C(m/s)(自动计算)

V：测流时段内平均流速(m/s)

K：桨叶水力螺距

C：流速仪常数

T：测流历时(单位为S)

N：T时段内信号数

本仪器使用时，K、C均为常数，测流时，只要测出T和N，即可算出流速。

2.流量的计算：

流量测定根据明渠流量测量的流速面积法，先测出流速再乘以断面面积即得流量。
