多普勒流速仪

一、多普勒流速仪产品简介

多普勒流速仪又称多普勒流速流量仪，便携式明渠流量计，多普勒流速仪可实时测量、显示管道内和渠道内液体的流速和流量，测量水中平均流速，可测量含有固体物质的污水，广泛适用于管道、河道、渠道的流速和流量的测量。

声学多普勒流速仪是应用于河流、明渠及管道等工况的流速流量检测仪器。其采用超声波探测技术，测量精度高、稳定性好、受环境因素影响小，无转动件、维护频次低、工作可靠性高，是便携流速流量测量的首选产品。

应用：海绵城市、河长制管理、内河监测、自然河流、明渠、管道、养殖等场景。

原理：发射和接收的超声波频率差与流速建立关系，超声波发射与接收的时间差与液位建立关系，静压式液位用于需要测量液位量程较大的工况，环境温度测量用于修正超声波实际传播速度。

二、多普勒流速仪产品特点

传感器支持瞬时流量与累计流量功能

能测静止水的流速

能测非满管、满管及明渠的流量

能测矩形、圆形、梯形、三角形截面的流量

流速测量范围宽，0~10m/s，双向

流速测量精度高，1mm/s误差

超声测量液位精度高，误差1mm（2m以内）

纯物理方法测量，免标定，免校准

支持静压测液位

支持温度补偿流速测量与液位测量

ModbusRTU协议

传感器防护等级IP68，支持长期水下工作

便携式方案：传感器+手持机+测量杆，手提箱容纳所有配件

手提箱尺寸：435*320*135mm

三、多普勒流速仪技术参数

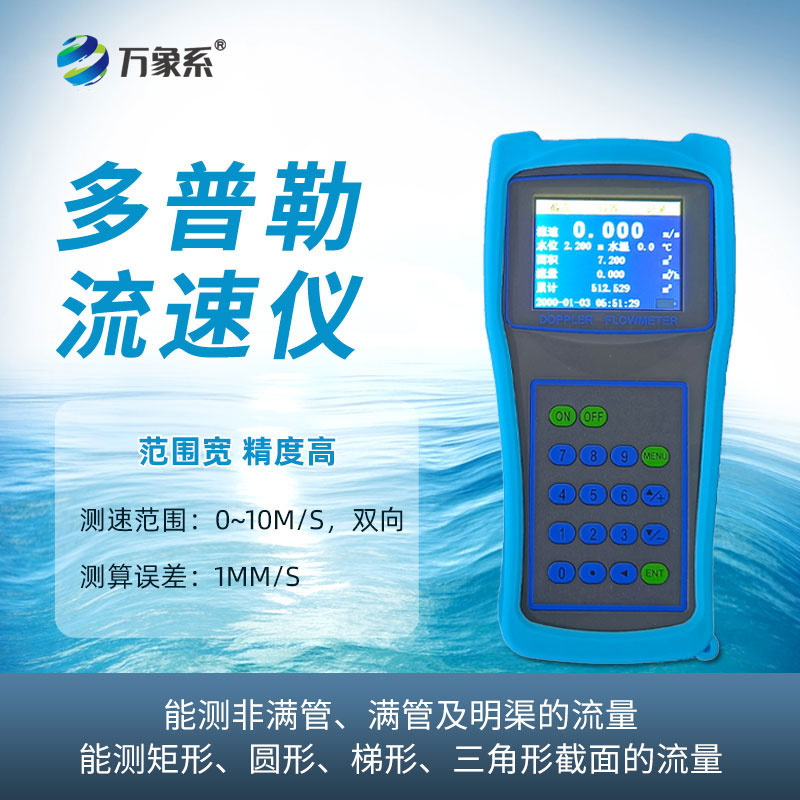

手持机性能

手 持 机 尺 寸	187*91*30mm
重  量	0.3kg
存 储 温 度	-20℃~60℃
相 对 湿 度	5%~85%（无冷凝）
防 护 等 级	IP67
充 电 方 式	直充
待 机 时 长	持续工作 8 小时
显 示 参 数	流速、液位、温度、流量
现 场 显 示	带背光的 4.3 寸触摸屏
数 字 接 口	RS485 接口，Modbus 协议。

流 速 量 程	0～10m/s
流 速 分 辨 率	0.001m/s
流 速 精 度	0.001m/s（流速<=5m/s 时）；0.02m/s 或实际峰值速度的 0.3%（采 用较大值） (流速>5m/s 时)
超 声 液 位 量 程	6.5m
超 声 液 位 精 度	0.001m
超声液位分辨率	0.0005m
静 压 液 位 量 程	0~10m(定制)
静 压 液 位 精 度	±0.5%FS
静压液位分辨率	0.001m
温 度 量 程	-20~60℃

传感器尺寸	165*50*29.5mm
安装	专用支架
材质	金属，塑料，橡胶
防护等级	IP68

供电	直流 12V / 24V
功耗	测量时＜70mA；休眠时<25mA
通信接口	RS485，Modbus
工作温度	-20~60℃
工作压力	最大 6Bar
防雷	支持
防浪涌	支持
EM I抑制	支持
