大田四情监测系统

大田四情监测系统又称农业四情监测系统，农林环境监测站，大田四情监测系统是指自动监测系统农作物的生长发育状态、病虫害情况以及灾情，结合气象、墒情等传感器以及虫情预报灯等，可以对田间苗情、虫情、灾情实现自动监测。

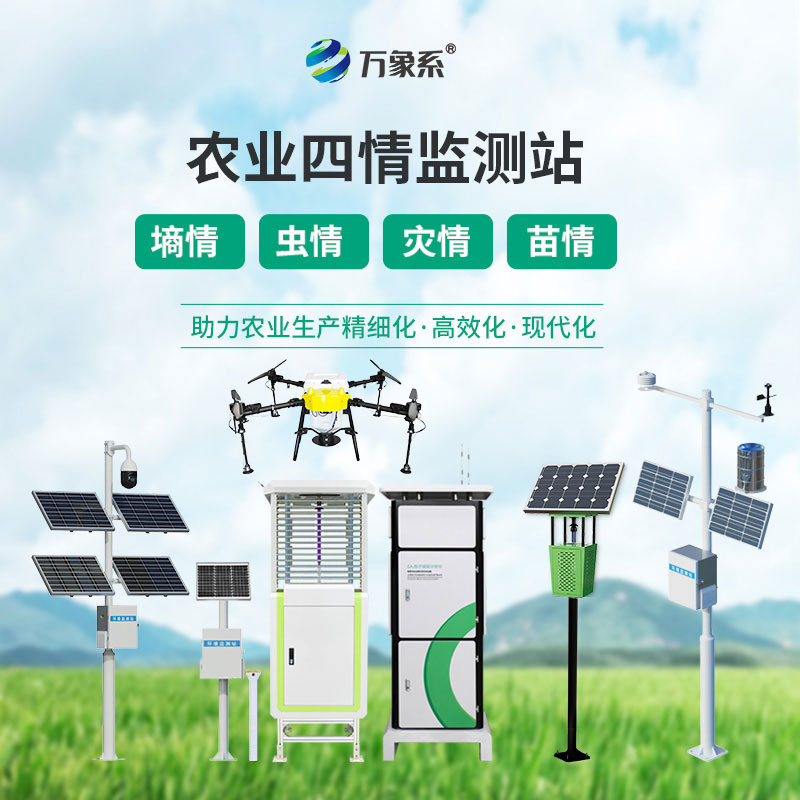

农业“四情”(墒情、苗情、虫情、灾情)监测预警系统

　　什么是农业“四情”

　　农业“四情”是指墒情、苗情、病虫情、灾情。针对农业四情”，有一套完整的监测预警系统。用户可以通过电脑和手机随时随地登陆自己专属的网络客户端，可以访问田间的实时数据并进行系统管理，对每个监测点的环境、气象、病虫状况、作物生长情况等进行实时监测。结合系统预警模型，对作物实时远程监测与诊断，并获得智能化、自动化的解决方案。

　　农业“四情”(墒情、苗情、虫情、灾情)监测预警系统以先进的无线传感器、物联网、云平台、大数据以及互联网等信息技术为基础，由墒情传感器、苗情灾情摄像机、虫情测报灯、网络数字摄像机、作物生理生态监测仪，以及预警预报系统、专家系统、信息管理平台组成。各级用户通过Web、PC与移动客户端可以访问数据与系统管理功能，对每个监测点的病虫状况、作物生长情况、灾害情况、空气温度、空气湿度、露点、土壤温度、光照强度等各种作物生长过程中重要的参数进行实时，监测、管理。系统联合作物管理知识、作物图库、灾害指标等模块，对作物实时远程监测与诊断，提供智能化、自动化管理决策，是农业技术人员管理农业生产的“千里眼”和“听诊器”。

       农业“四情”监测系统组成部分:

　　一、田间气象多要素自动监测系统

　　1、低功耗数采仪：静态功耗小于50uA

　　2、标配GPRS联网、支持扩展蓝牙、有线传输

　　3、支持选配7寸液晶触屏或LED屏 版本：4.4.2、四核Cortex-A7，512M/4G

　　4、支持modbus485传感器扩展

　　5、太阳能充电管理MPPT自动功率点跟踪

　　6、三米碳钢塔台，四面横臂固定法兰，可选配避雷针

　　7、超限后可PC端、手机端报警

　　8、ABS材质防护箱，耐腐蚀、抗氧化，防水等级IP66

　　9、可靠性：免维护，防盐雾，防尘

　　10、数据监控平台1套：

　　数据查询功能：支持任意时间段的各类实时数据、历史数据的查询、导出、打印功能。

　　数据统计功能：支持单要素统计功能：可按年、月、日、小时、10分钟或任意时间段进行单要素最大值、最小值、平均值的统计。

　　数据图表功能：实时全天候接收数据可以形成实时曲线，并可以以柱形图、饼状图等直观的方式呈现。

　　技术参数：

名   称	测量范围	分 辨 率	准 确 度
环境温度	-50～+100℃	0.1℃	≤±0.2℃
相对湿度	0～100%RH	0.1%	±1.2%RH
光照强度	0-200000Lux	1Lux	±2%
风　向	0～360°（16方向）	1°	±3°
风　速	0～75m/s	0.1m/s	±(0.3+0.03V)m/s
雨  量	≦4mm/min	0.2mm	±0.4mm
大气压力	10～1200hPa	0.1hPa	±0.3hPa
土壤温度	-50～+80℃	0.1℃	≤±0.2℃
土壤湿度	0～100%	0.1%	±2%
可以根据用户需求拓展配置：土壤PH传感器、土壤盐分传感器、二氧化碳传感器、总辐射、日照时数、蒸发量传感器、露点温度传感器、地表温度、光合有效辐射传感器、叶面温度传感器、叶面湿度传感器等各种气象要素传感器。 可加装LED显示屏（交流电供电），大小可调，实时采集到的气象数据及其他设定的信息。   可加装监控，自动拍照、录像上传平台，方便观察植物实际生长情况   可按实际需求定制2-10m高度支架
数据采集仪	数据采集、存储、通讯、分析等功能
供电系统	市电/太阳能/蓄电池/多电源供电系统可选
通讯系统	RS232/RS485、USB、无线GPRS、以太网等通讯方式
专用支架	安装防护箱、传感器、供电电源、通讯设备等
避雷系统（选配）	避雷针及附属配件

　　二、土壤墒情自动监测系统

　　技术参数：

　　土壤水分测量范围(六层)：(可选)：0～100% 精度：±3% 分辨率：0.1%

　　土壤温测量度范围(六层)：(可选)-40～120℃ 精度：±0.2℃ 分辨率：0.01℃

　　突出性能：

　　土壤墒情信息管理系统主机采用IP65防护等级的防雨设计，并配有大尺寸液晶显示屏，可实时显示各个传感器的采集数据和曲线图，并可设置采集间隔时间，主机可记录采集数据。

　　通讯方式灵活，可配备有线，无线(GSM/GPRS))随时可以将记录中数据下载并导出到计算机中，存储为EXCE表格文件，生成数据曲线，以供其它分析软件进一步进行数据处理，与打印机相连，可以打印相关存储数据。

　　供电方式多样灵活，可根据客户要求配置市电或太阳能电池板、蓄电池等(适合无电地区常年使用)，以保证在断电或阴雨天气的情况下，系统可以正常工作。

　　采用GPRS，GSM和3G三种先进的网络通讯传输方式，非常适合于异地城市之间数据的实时监测和收发。

　　A、GPRS通讯方式是采集点采集数据后通过GPRS上传网络，用户可利用任意一台可以上网的电脑登陆并查看数据，稳定可靠，解决了同行业行利用中国移动无线IP传输通讯经常掉线的麻烦。数据稳定可靠无需担心突然断线的烦恼，通讯费用按流量计费，适用于数据量大的应用模式。

　　B、GSM通讯方式利用短信方式进行数据的透明传输,只要移动网络信号覆盖的地区都可以进行数据传输,  不受地理环境的限制，可将数据发送到用户设定的手机号码或指定电脑上，通讯费用按中国移动的资费计算，适用于数据量小的应用模式。

　　C、3G通讯方式利用三大运营商提供的网络对采集点数据进行上传，同样用户可在任意电脑上通过网络连接查看数据，3G优点在于传输数度快，稳定，可传输容量较大的数据，广泛应用于视频传输等领域，缺点为网络覆盖面较小，但此通讯方式是今后发展的趋势。单个采集系统可对多个监测点实现垂向六点法同步检测，各传感器精度高，性能稳定，功耗低，数据采集仪具有强大的通信网络接口，系统具有超强的通信能力，满足不同客户需求。

　　三、田间苗情灾情一体化自动监测系统

　　(1)、田间苗情、灾情一体化自动监测系统，是指由自动监测系统对农作物的生长发育状态、病虫害情况以及灾情进行实时视频监控(包括日间图像和夜间的红外图像)。结合气象、墒情等传感器以及虫情预报灯等，可以对田间苗情、虫情、灾情实现自动监测，使管理人员可以远程关注作物生长状况，根据作物在不同生长周期的需求，指导灌溉、施肥、喷药等措施。

　　四、田间虫情自动监测系统

　　1、符合GB/T 24689.1-2009植物保护机械 虫情测报灯。

　　2、采用光、电、数控技术。

　　3、诱集光源：主波长365nm 20W黑光灯管。

　　4、供电：640W太阳能板、400ah蓄电池。

　　5、功率：≤450W 待机≤5W。

　　6、绝缘电阻：≥2.5MΩ(有漏电保护装置)。

　　7、灯体尺寸：650mm×650mm×2000mm。

　　8、设计寿命：5年。

　　9、灯管启动时间：≤5s。

　　10、撞击屏：互成120°角，单屏尺寸：长595±2mm,宽213±2mm,厚5mm。

　　11、整体结构采用不锈钢镀锌喷塑。

　　12、晚上自动开灯，白天自动关灯(待机)。在夜间工作状态下，不受瞬间强光照射改变工作状态。

　　13、远红外虫体处理仓温度控制：工作15分钟后达到85±5℃，处理时间可调(15种处理时间调整)。

　　14、远红外虫体处理致死率不小于98%，虫体完整率不小于95%。

　　15、集虫器为翻板转换结构，保证每个时间段诱集到的昆虫不混淆。

　　16、雨控装置：按外界雨量变化自动控制整灯工作。

　　17、排水装置：能有效将雨、虫分离。

　　18、全中文液晶显示，7寸电容触摸屏。可编程控制系统，可分时段设置和控制，远程自动拍照，GPRS制式录入，配置1100万像素内置相机。

　　19、拍照装置：自动拍摄的图片以无线发送至农业物联网监测平台，平台自动记录每个时间段采集的图片数据，保证每个时间段拍摄的虫体不混淆。
