el缺陷检测仪又称太阳能电池板测试仪,光伏组件检测仪,el缺陷检测仪是一款专门用于监测光伏太阳能电池板的内部缺陷的仪器,设备搭载红外相机可有效帮助用户发现光伏板内部直流质量问题,适用于光伏组件检测
el缺陷检测仪产品简介:
el缺陷检测仪又称太阳能电池板测试仪,光伏组件检测仪,el缺陷检测仪是一款专门用于监测光伏太阳能电池板的内部缺陷的仪器,设备搭载红外相机可有效帮助用户发现光伏板内部直流质量问题,适用于光伏组件检测

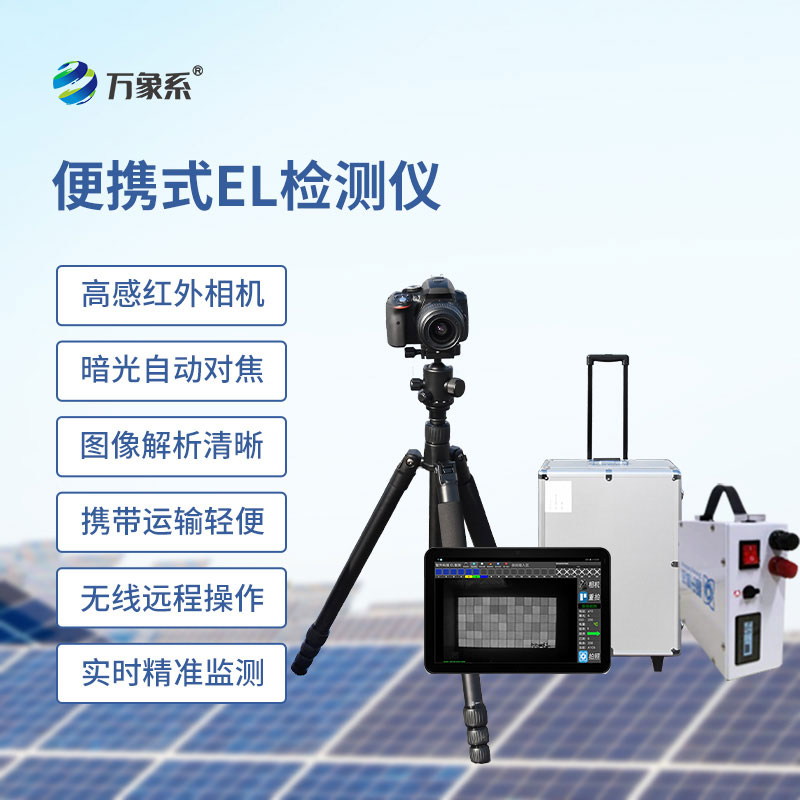

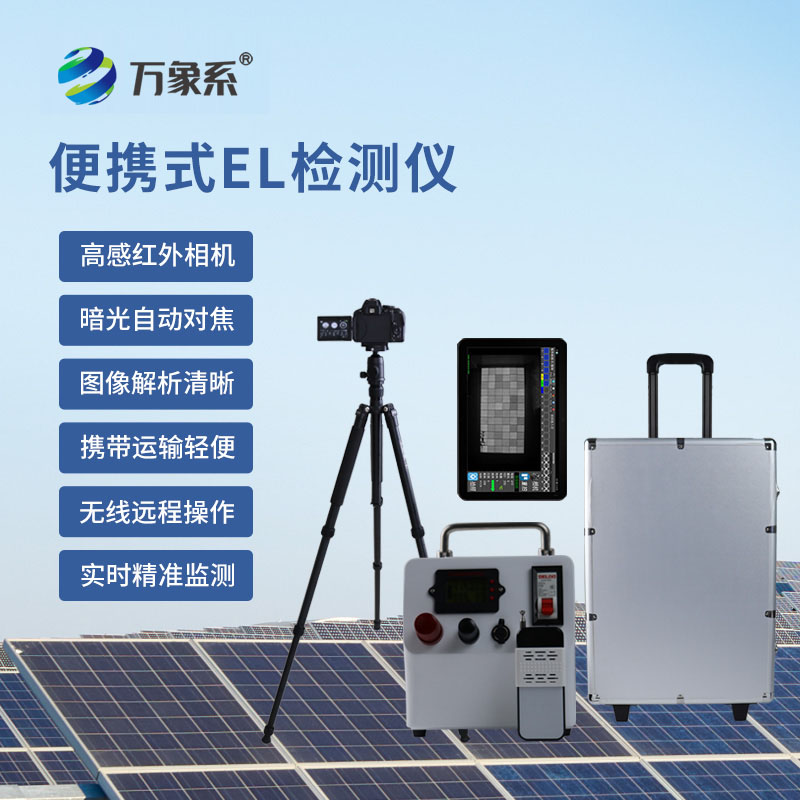

便携式EL检测仪应用于光伏太阳能电池板的内部缺陷检测,可更好的帮助用户完成产品质量检测把控生产与安装风险,
便携式EL检测仪搭载2400万级红外相机可有效帮助用户发现光伏板内部直流质量问题,设备配套储能电源与Wi-Fi无线控制模块,现场的检测使用更为便捷快速。
el缺陷检测仪应用场景:
适用于光伏电站组件到货检与安装后支架上组件测试,以及仓库/实验室/工厂的组件质量检测。
el缺陷检测仪可识别缺陷类型:
隐裂 | 破片 | 碎片 | 断栅 | 黑心 | 虚焊 |
工艺污染 | 低效率片 | 黑边 | 烧结 | 过刻 | 穿孔 |
el缺陷检测仪产品特点优势:
1、2400万级高清红外相机、EL画质更清晰
2、全时自动对焦模块成像精度更高
3、无线控制设备检测,快速成像
4、程控恒流电源现场检测实现24小时不间断测试
5、平板电脑无线检测图传查看无需相机查看检测图像
6、储能电源现场检测无需任何准备即可测试
7、2米碳纤维三脚架支架上组件多角度测试更便捷
8、整机无线远程操作测试,一人即可完成整个项目
9、三防拉杆箱携带运输轻便安全
应用领域:
场景 | 工厂组件、仓库组件、电站现场组件测试、 |
测试 | 白天:户外防红外暗室测试;室内无太阳光环境测试 夜晚:直接三脚架测试,灯光月光无影响 |
对象 | 晶硅组件、薄膜组件(可定制) |
数量 | 单块组件成像检测 |
规格参数:
模块 | 配置 | 规格 |
相机模块 | 像素 | 2416万像素 |
分辨率 | 6000x4000 | |
芯片 | 23.5x15.6mm、CMOS传感器 | |
红外芯片 | Lailx9s锗芯片99.8%红外折射率 | |
精度 | 1.0mm/pixel | |
检测速度 | 1~30s可调 | |
弱电流测试 | 可在5A弱电流呈现清晰隐裂成像 | |
光屏蔽 | 灯光、月光、星光、室内轻微太阳光、100辐照度以下太阳光对测试无影响 | |
检测面积 | 4000mm*2000mm | |
镜头 | 18mm广角红外镜头 | |
对焦模式 | 全时自动对焦 | |
电池 | 980mah | |
内存卡 | 32GB | |
数据线 | 10cm | |
电源模块 | 容量 | 10AH |
电芯 | 高性能离锂电池 | |
输出电流 | 8A | |
电流精度 | 0.1A | |
输出电压 | 70V | |
电压精度 | 0.1V | |
负载功率 | 100W~600W;上限不高于700W | |
检测数量 | 300~500块光伏板 | |
控制面板 | LED数显程控面板 | |
功能设置 | 无线遥控上电断电 | |
节电模式 | 上电10s后自动断电 | |
稳态模块 | 恒定电源输出电流电压不受电量大小变化 | |
电路保护 | 短路保护、断路保护、电流倒灌保护、过热保护、静电保护、电流电压自适应匹配光伏板 | |
上电线 | 10cm交流三孔输入线 | |
直流线 | 5m直流输出线、MC4端口对接组件 | |
电脑 | 平板电脑 | 华为平板32G |
Wi-Fi | 2.4G | 内置2.4GWi-Fi无线控制模块 |
软件 | 检测APP | 无线控制相机检测拍照,图传成像,动态视频取景定位,历史图片查看,图像下载等 |
PC | 电脑软件 | 检测自动检测,缺陷分类识别保存,文件夹日期管路,统计,增益,截图,相机参数调节,专业管理台式机软件 |
支架系统 | 检测支架 | 2米碳纤维支架 |
检测云台 | 支架一体式安装,360度旋转 | |
定位模块 | 检测定位 | 十字激光定位仪,快速定位支架上后组件位置,可提高数倍检测效率 |
使用环境 | 沙漠,高原,屋顶,丘陵,山坡,厂房,屋顶,雪地,大棚,农光互补,鱼光互补,风光互补,等各种环境 | |
质保售后 | 2年质保、24H响应、72H故障解决方案、备品备件协调 |
配置清单:
序号 | 名称 | 规格 | 数量 | 单位 |
1 | EL相机 | 2400万红外相机,全自动对焦 | 1 | 台 |
2 | EL红外镜头 | 18mm广角红外镜头;精度0.8mm | 1 | 台 |
3 | 平板电脑 | 华为荣耀32G | 1 | 台 |
4 | Wi-Fi传输模块 | 内置2.4G Wi-Fi模块 | 1 | 套 |
5 | 数据线/充电器 | 标准 | 1 | 套 |
6 | 相机电池 | 标准 | 2 | 套 |
7 | 检测支架 | 2m碳纤维三脚架 | 1 | 套 |
9 | 检测云台 | 720云台 | 1 | 台 |
10 | EL-DC移动电源 | 10AH储能,70V,700W,恒流恒压输出,遥控器无线控制,续航300~500块组件,10S自动断电 | 1 | 台 |
11 | 上电线 | 5米 | 1 | 根 |
12 | 检测定位仪 | 十字镭射激光定位,快速定位检测组件位置 | 1 | 套 |
13 | 设备拉杆箱 | 专用三防仪器拉杆箱; | 1 | 套 |
14 | EL-APP检测软件 | 无线操作相机检测,即时取景,图传查看,图片下载,历史图片查看 | 1 | 套 |
15 | windows软件 | 检测自动检测,缺陷分类识别保存,文件夹日期管路,统计,增益,截图,相机参数调节,专业管理台式机软件 | 1 | 套 |
* | 适用场景 | 光伏电站安装前测试;支架上组件测试 | ||
* | 其他 | 标准应用设备,市场主流产品。 |
