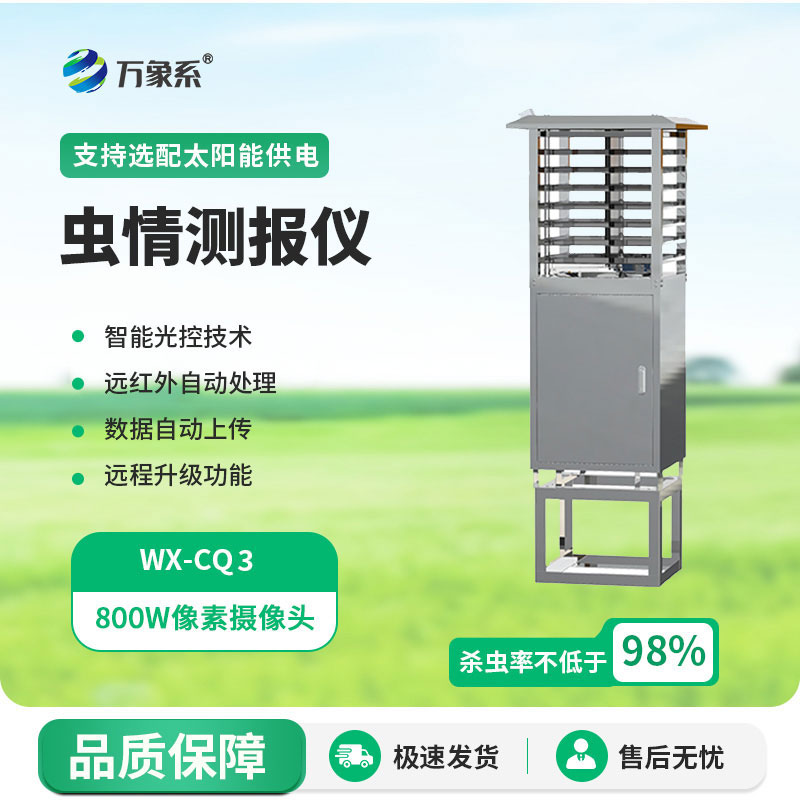

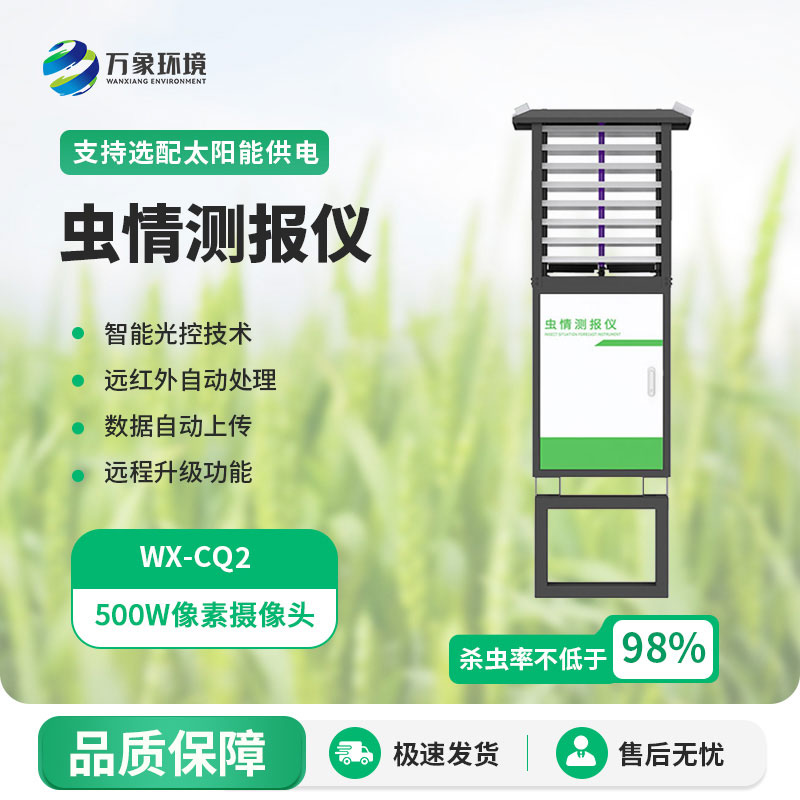

自动虫情监测站

自动虫情监测站又称虫情测报仪，智能虫情监测站，自动虫情监测站能自动对农田中的虫害进行监测，能自动诱虫杀虫等作业，并能收集虫体信息，对虫害进行详细的分析，帮助农民合理安排农田喷洒农药，并实时将环境气象和虫害情况上传到指定农业云平台

【名称】: 虫情测报仪

【符合标准】：符合GB-T24689.1-2009标准图像式虫情测报工具。

【主要目的】：对虫害的发生与发展进行分析和预测，为现代农业提供服务，满足虫情预测预报及标本采集的需要。

【工作原理】：利用现代光，电，数控等技术，实现了害虫诱捕虫体远红外自动处理，传送带配合运输，整灯自动运行等功能。在无人监管的情况下，可自动完成诱虫，杀虫，虫体分散，拍照，运输，收集，排水等系统作业，然后利用无线传输技术、物联网技术并实时将环境气象和虫害情况上传到指定农业云平台。

【主体结构】：

①、整机为喷塑材质；

②、撞击屏采用高透玻璃材质，互成120度角，单屏尺寸：长595±2mm，宽213±2mm，厚5mm。

③、可依据现场情况选配底座、防鸟兽百叶窗。

【主控显示】：7寸安卓操作系统触控显示屏，支持整机实时状态查看，工作模式调整，支持本机虫害照片本地查看，并可通过本机设定参数。

【参数说明】：

①、供电电压：220VAC或太阳能供电。

②、启动最大功率：≤200W；稳定工作功率：≤60W；待机功率≤5W；

③、整机尺寸：557mm*567mm*1634mm（不含底座）

④、4G通信方式：1路多功能4G通信接口，基于蜂窝网络，TCP/IP方式上传数据，支持动态域名解析DNS，只需插入一张手机卡便可将现场图片上传至远端监控软件平台。

⑤、网口通信方式：具有一路基于IEEE 802.3 (Ethernet)的区域和单元网络，通过RJ45以太网网口，TCP/IP方式上传数据，能实现局域网内通信、跨网关广域网通信，支持动态域名解析，可将现场图片上传至远端监控软件平台。

⑥、工作环境：0~70℃，0~85%（相对湿度）、无凝结

⑦、诱虫光源：20W黑光灯管（主波长365nm）；灯管启动时间≤5S；

⑧、远红外虫体处理仓温度：工作15分钟后温度可达85℃±5℃

⑨、绝缘电阻 ≥2.5MΩ（漏电保护）

⑩、摄像头像素：500W，可清晰分辨每一个虫体，可按需求升级为800w、1200w、2000w摄像头像素

【功能说明】：

①、硬件工作流程：飞虫受诱虫光源吸引,进入百叶窗,撞向撞击版(高透玻璃材质,完全符合国标)  ,撞击后掉入杀虫仓,杀虫仓高温杀死虫子后,杀虫挡板翻转,虫子尸体掉进烘干仓进行高温烘干,烘干完成后,烘干挡板翻转,转运烘干后的飞虫尸体,使之掉在震动板上,震动板启动,使之转运到传送带上,传送到将飞虫尸体拍照后,完成-系列动作。

②、可设置自动工作模式，自动模式下运行条件如下：在设定的工作时间段内，光照小于设定限制，且无雨雪情况下自动工作，其余时间不工作。此模式下可设置启动工作时间，整机工作时长，拍照间隔，诱虫灯开启时长，雨雪延后时长，光照度下限值等参数，可通过软件直接下发至设备端。

③、可设置手动工作模式，可手动开关诱虫灯、虫雨挡板、杀虫挡板、烘干仓挡板、移虫装置、震动装置、拍照补光灯、手动拍照，可实时关闭杀虫及烘干装置。

④、自动虫水分离，雨雪天气自动识别停止工作，设备配置专门雨雪排出通道。

⑤、光控技术，晚上自动开机检测，白天自动关灯待机，夜间工作状态下，不受瞬间强光改变工作状态。

⑥、上下两层远红外虫体处理仓，致死率不低于98%，虫体的完成率不小于95%

⑦、支持与服务器自动校时。

【安装方式】：

（1）选择好虫情检测柜体安装位置，尽可能提前预制平坦硬质水泥高台，再根据底座固定尺寸进行打孔。

（2）使用配件里的膨胀螺丝装到打好8个孔位中。

（3）将设备支撑柱下面的四角抬高焊脚的8个膨胀螺丝孔位对应好，用扳手拧紧固定，即可。

【安卓版虫情检测仪控标项】：

1、支持500W、800w、1200w像素及以上高清摄像头，摄像头采用USB接口方便现场更换

2、具有虫体震动和平铺装置，方便摄像头拍照

3、设备具有二次开发SDK，可直接连接二次开发平台

4、虫情测报仪具有虫体照片的本地备份，可随时通过虫情测报仪的显示屏查看

5、虫情测报仪具有7寸及以上的触摸屏，可现场通过触摸屏控制设备工作，调试摄像头，查看拍摄的虫体图片。

6、虫情测报仪可根据不同场合，通过设备本地触摸屏及远程平台设置开始工作时间、结束工作时间、杀虫仓及烘干仓的工作温度、引虫时间、光强度门限值。

7、具有虫体照片断网续传功能，通信恢复后自动续传图片。

8、同时具有4G、网口、WIFI三种通信方式。通过这三种通信方式可与平台通信，上传虫体照片、远程设置设备工作参数。

9、具有GPS或北斗定位功能。

10、具有远程升级功能，可远程更新设备的应用程序。

11、平台软件可根据不同权限进行分账号登陆及管理。至少能分配8级以上不同权限的账号。

12、平台软件可远程查看虫情测报仪的各个部件的当前工作状态，且状态可进行存储，可查看历史记录。

13、平台软件用户可增加害虫种类。

14、平台软件具有按区域和时间两种方式的害虫种类、数量变化的统计图包含柱状图和折线图。
