虫情测报系统

一、虫情测报系统产品简介

      虫情测报系统又称虫情测报仪 ，虫情测报站，虫情测报系统是专为虫情监测系统设计的远程在线监控平台，具有AI昆虫自动识别、远程实时查看虫情、设备监测等功能主要用于病虫害未来发生趋势作出预测。

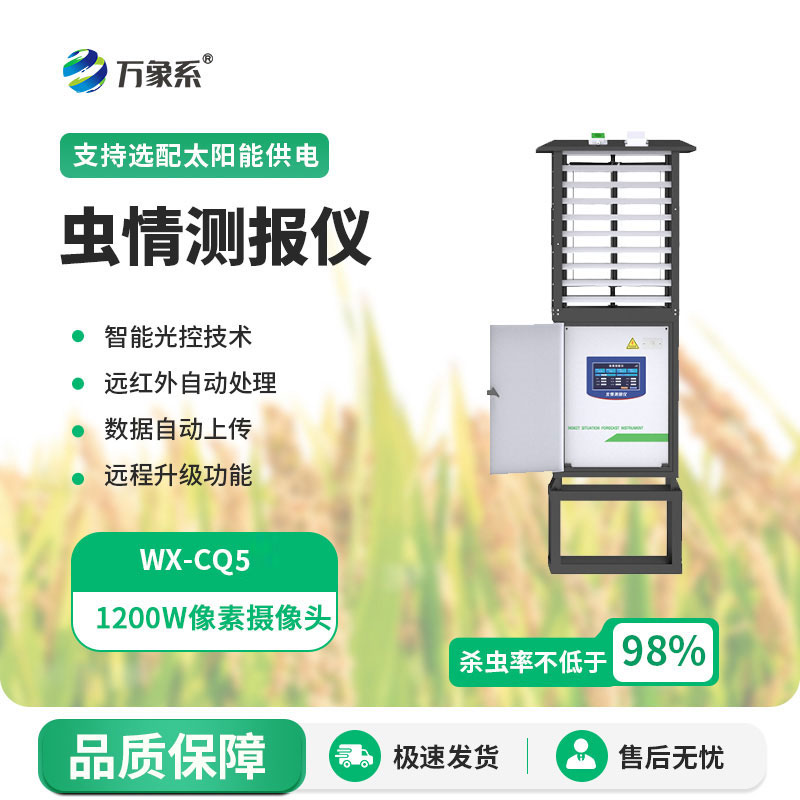

　　名称:虫情测报仪

　　符合标准：符合GB-T24689.1-2009标准图像式虫情测报工具

　　主要目的：对虫害的发生与发展进行分析和预测，为现代农业提供服务，满足虫情预测预报及标本采集的需要

　　工作原理：利用现代光，电，数控等技术，实现了害虫诱捕虫体远红外自动处理，传送带配合运输，整灯自动运行等功能。在无人监管的情况下，可自动完成诱虫，杀虫，虫体分散，拍照，运输，收集，排水等系统作业，然后利用无线传输技术、物联网技术并实时将环境气象和虫害情况上传到指定农业云平台

　　二、主体结构

　　不锈钢

　　引虫灯四周设有百叶窗，有效防止非目标大虫子或树叶等杂物进入设备，影响虫体识别

　　撞击屏采用高透玻璃材质，互成120度角，单屏尺寸：长595±2mm，宽213±2mm，厚5mm

　　产品默认配备安装底座，底座高度40cm，用于防止雨季雨水倒灌至中控箱中

　　显示器：7寸安卓操作系统触控显示屏，支持整机实时状态查看，工作模式调整，支持本机虫害照片本地查看，并可通过本机设定参数

　　三、参数

　　供电方式：太阳能供电

　　启动最大功率：≤200W;稳定工作功率：≤60W;待机功率≤5W

　　整机尺寸：557mm*567mm*1634mm

　　通信方式：4G标配,网口(选配)

　　工作环境：0~70℃，0~95%(相对湿度)、无凝结

　　诱虫光源：20W黑光灯管(主波长365nm);灯管启动时间≤5S

　　远红外虫体处理仓温度：工作15分钟后温度可达85℃±5℃

　　绝缘电阻≥2.5MΩ(漏电保护)

　　摄像头像素：2000W，可清晰分辨每一个虫体

　　四、功能说明

　　硬件工作流程：飞虫受诱虫光源吸引,进入百叶窗,撞向撞击版(高透玻璃材质,完全符合国标),撞击后掉入杀虫仓,杀虫仓高温杀死虫子后,杀虫挡板翻转,虫子尸体掉进烘干仓进行高温烘干,烘干完成后,烘干挡板翻转,转运烘干后的飞虫尸体,使之掉在震动板上,震动板启动,使之转运到传送带上,传送到将飞虫尸体拍照后,完成-系列动作

　　自动工作模式设置：在设定的工作时间段内，光照小于设定限制，且无雨雪情况下自动工作，其余时间不工作。此模式下可设置启动工作时间，整机工作时长，拍照间隔，诱虫灯开启时长，雨雪延后时长，光照度下限值等参数，可通过软件直接下发至设备端

　　手动工作模式设置：可手动开关诱虫灯、虫雨挡板、杀虫挡板、烘干仓挡板、移虫装置、震动装置、拍照补光灯、手动拍照，可实时关闭杀虫及烘干装置

　　自动虫水分离：雨雪天气自动识别停止工作，设备配置专门雨雪排出通道

　　光控技术：晚上自动开机检测，白天自动关灯待机，夜间工作状态下，不受瞬间强光改变工作状态

　　上下两层远红外虫体处理仓，致死率不低于98%，虫体的完成率不小于95%

　　支持与服务器自动校时

　　五、安装方式

　　选择好虫情检测柜体安装位置，尽可能提前预制平坦硬质水泥高台，再根据底座固定尺寸进行打孔

　　使用配件里的膨胀螺丝装到打好8个孔位中

　　将设备支撑柱下面的四角抬高焊脚的8个膨胀螺丝孔位对应好，用扳手拧紧固定，即可
