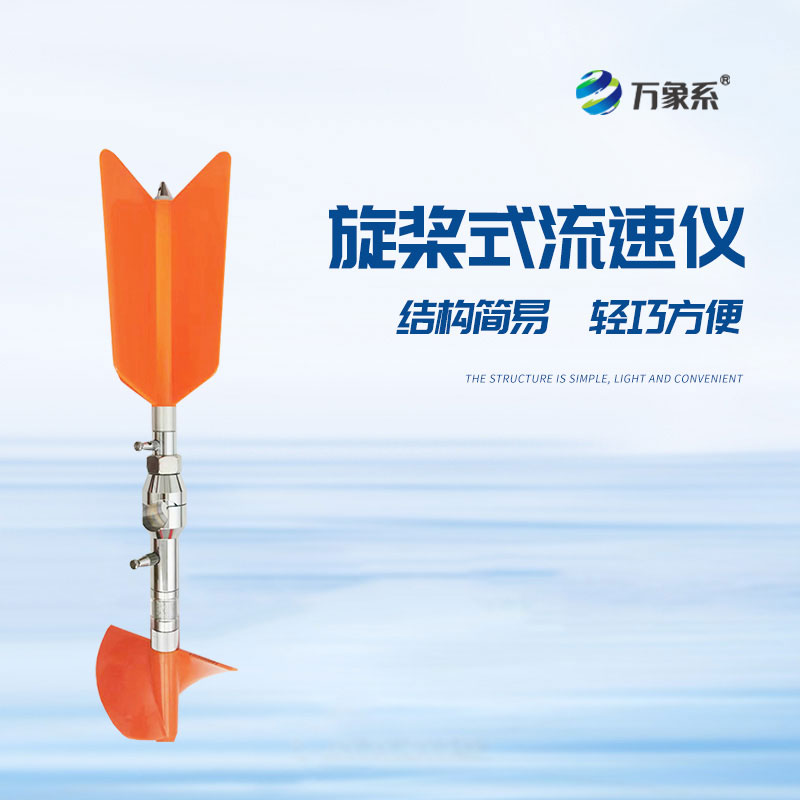

螺旋桨式流速仪

一、螺旋桨式流速仪产品简介

螺旋桨式流速仪又称水文流速仪，旋桨式流速仪，螺旋桨式流速仪是一款可用于河道，湖泊，水库等多种水域环境中使用的流速流量测量的仪器，可进行各明渠中流速的测量，并自动显示流速，仪器具有结构简易、轻巧方便、耗电省、功能齐全、自动化程度高、稳定可靠的特点

流速流量测算仪（简称便携式流速仪）是一种在水文测验中进行流速测量的通用型仪器，用于江河、湖泊、水库、水渠等过水断面中预定测点的时段平均流速的测量。

该流速仪符合GB/T 11826-2019（转子式流速仪）等相关国家标准。

该流速仪广泛适用于水文测验、水利调查、农田灌溉、径流实验等，亦可适用于水电、环保、矿山、交通、地质、科研院所、市政等行业进行相关流速或流量的监测。

便携式流速仪主要由LS1206B型旋桨式流速传感器、流速测算仪、0.4m×4Ф16测杆组成。全套仪器置于高级铝合金密码箱内。接通信号线，即可进行各明渠中流速的测量，并自动显示流速。

该仪器结构简易、轻巧方便、耗电省、功能齐全、自动化程度高、稳定可靠，符合国家明渠流量测量标准，配置60度高温旋桨，是国内目前新型的便携式流速测量仪器。

二、螺旋桨式流速仪技术参数：

测速公式：V＝KV/T＋C(m/s)(自动计算)

旋桨回转直径：Ф70mm

旋桨水力螺距b：120mm（理论值）

起转速度V0:0.05m/s

测速范围：0.06-8.00 m/s

测流误差：≤1.5%

输出信号：磁激式开关接点通断信号

信号数/转子转数：2/1（每转2个信号）

显示屏：4×16位液晶显示

测量方式：测杆定位测量（亦可缆绳悬挂定位测量）

温度范围：－25℃-55℃，湿度≤90%RH

电源：DC8.4V（充电电池）,充满后可连续工作40小时以上

三、螺旋桨式流速仪测量原理：

本仪器依据明渠测流的流速面积法原理设计，测出流速即可得流量Q＝V·S（S为断面面积）

1.流速测定：

测流速时，由水力推动旋桨式转子流速仪旋转，内置信号装置产生转数信号，由下面公式计算流速：V＝KN/T＋C(m/s)(自动计算)

V：测流时段内平均流速（m/s）

K：桨叶水力螺距

C：流速仪常数

T：测流历时（单位为S）

N：T时段内信号数

本仪器使用时，K、C均为常数，测流时，只要测出T和N，即可算出流速。

2.流量的计算：

流量测定根据明渠流量测量的流速面积法，先测出流速再乘以断面面积即得流量。
